Die H-CT005 Series sind Aufspaltenkern aktuelle Transformatoren. Der CT kann zu vorhandenen Panels, wie Zentralen oder Eingabemitten eingehangen werden, um Leistung in Watt zu messen oder zu überwachen. Dieses aktuellen Transformators kann eingehangen werden, ohne vorhandene Kabel für einfacheren Einbau zu löschen

1, elektrische Bedingungen

1), steuerpflichtiges Primary Current (Amp.) 50/60Hz: 1000nom (0.01~1000A maximal)

2), Kurveverhältnis: NP: Ns=200: 1

3), Liquiditätsgrad: 1000A/5A

4), Gleichstrom Resistance bei 20 º C: 1.5Ω MAX

5), Genauigkeit @RL=1VA: 0.5%/1.0%

6), Phasenabweichung an steuerpflichtigem aktuellem Umfang: ≤ 0.5°

7), Betriebstemperaturbereich: -40~70º C

8), Speichertemperaturspanne: -45~85º C

9), dielektrische widerstehende Spannung (Hallo-Potenziometer): 3.5KV/1mA/1min

10), Antrieb-Widerstands-Spannung: 5KV Peak

11), Isolierungs-Widerstand: DC500V/100MΩ Minute

2, Anwendungen

A, Portable/Curret Instrumente

B, Sub-metering.

C, Überwachungsgerät-Bewegungseingaben

3, Merkmal

A, klein.

B, Niedrige Kosten

C, High Sekundärkurven

D, Secure, das hings sperrt

E, Full RoHS gefällig

F, Mounting einfach

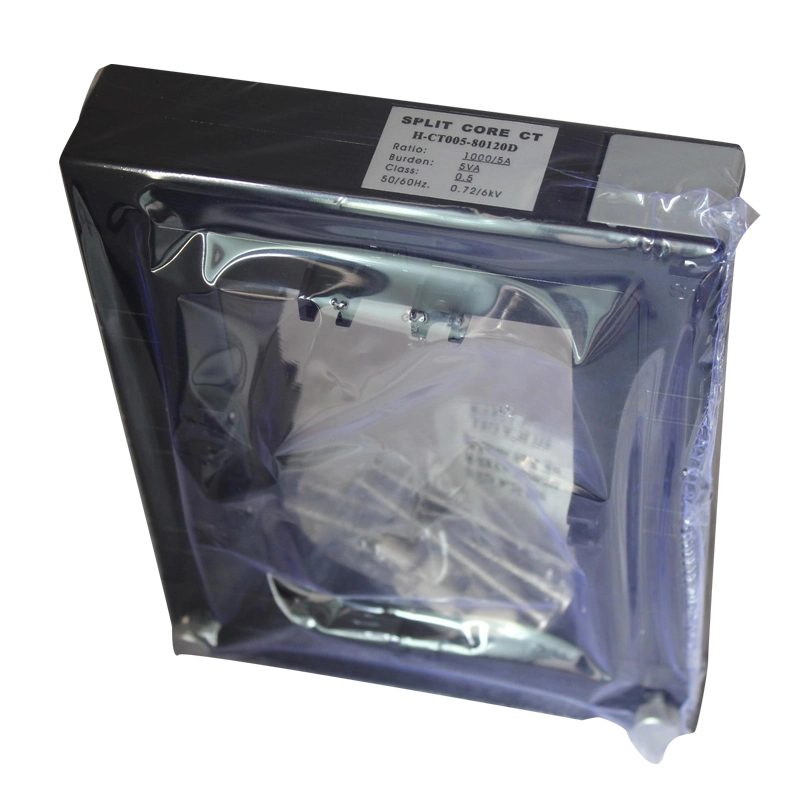

4, Paket (mit Karton)

1), 1piece pro ein Kästchen (Abmessung (L*D*H): 23.5*18.5*7cm)

2), 18pieces pro grösseren Kasten (Abmessung (L*D*H): 56*24.5*45.7cm)

3), Bruttogewicht des größten Kastens um 18Kg/18piece.
