News Trafo mit Split Core 100A/0.333V

Produktbeschreibung Die H-CT005 Series sind Aufspaltenkern aktuelle Transformatoren. Der CT kann zu vorhandenen Panels, wie Zentralen oder Eingabemitten eingehangen werden, um Leistung

Featured Products

Produktbeschreibung

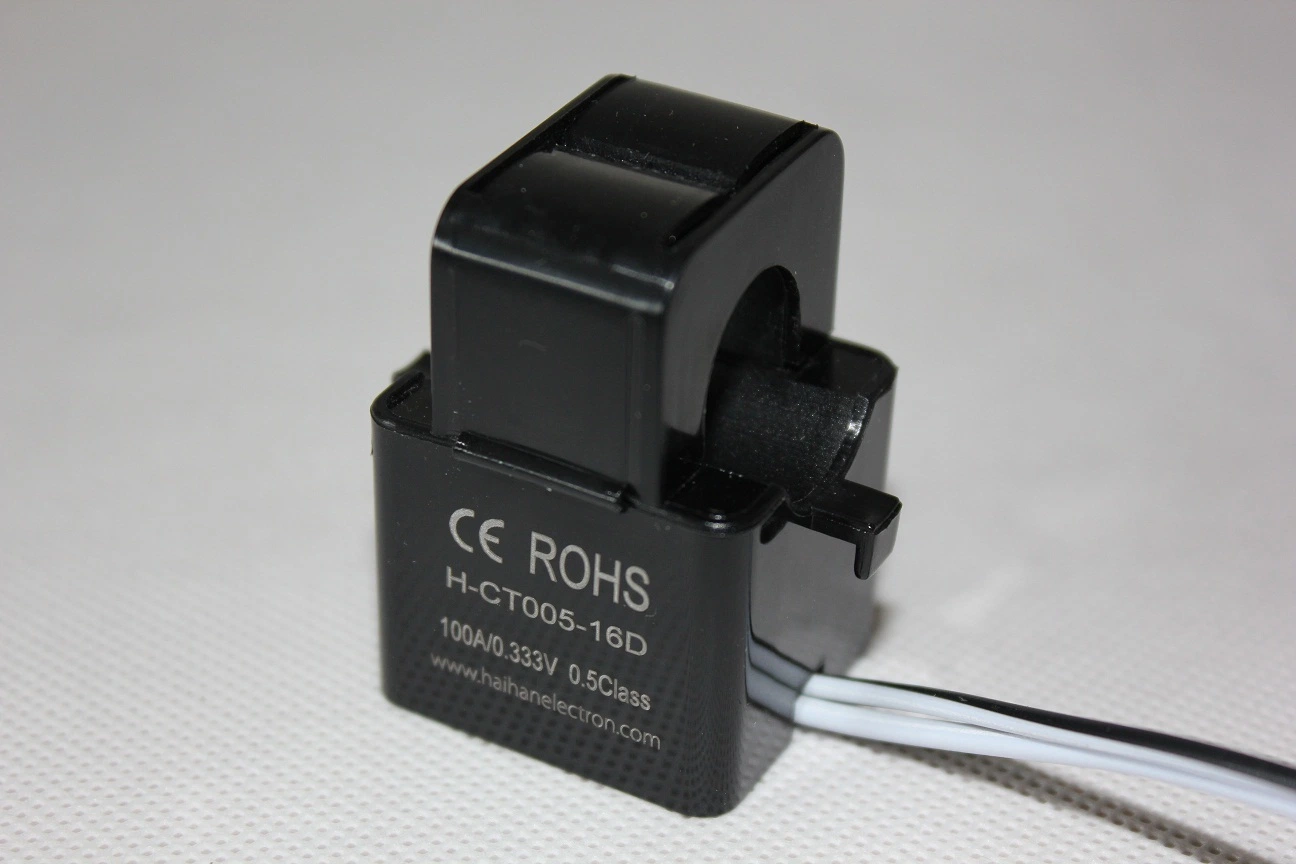

Die H-CT005 Series sind Aufspaltenkern aktuelle Transformatoren. Der CT kann zu vorhandenen Panels, wie Zentralen oder Eingabemitten eingehangen werden, um Leistung in Watt zu messen oder zu überwachen. Dieses aktuellen Transformators kann eingehangen werden, ohne vorhandene Kabel für einfacheren Einbau zu löschen

1, elektrische Bedingungen

1), steuerpflichtiges Primary Current (Amp.) 50/60Hz: 100A (0-120A maximal)

2), Kurveverhältnis: NP: Ns=1: 3000

3), Liquiditätsgrad: 100A/0.333V

4), Gleichstrom Resistance bei 20 º C: 1.5Ω MAX

5), Genauigkeit @RL=1VA: 0.5%

6), Phasenabweichung an steuerpflichtigem aktuellem Umfang: ≤ 0.5°

7), Betriebstemperaturbereich: -40~70º C

8), Speichertemperaturspanne: -45~85º C

9), dielektrische widerstehende Spannung (Hallo-Potenziometer): 3.5KV/1mA/1min

10), Antrieb-Widerstands-Spannung: 5KV Peak

11), Isolierungs-Widerstand: DC500V/100MΩ Minute

2, Anwendungen
A, Portable/Curret Instrumente

B, Sub-metering.

C, Überwachungsgerät-Bewegungseingaben

3, Merkmal
A, klein.

B, Niedrige Kosten

C, High Sekundärkurven

D, Secure, das hings sperrt

E, Full RoHS gefällig

F, Mounting einfach

4, materielle Liste:
NEINITEMDESCRIPTIONUL-KarteMATERIALNOTE
1COREUU53/SILLICON STAHL
2FallPP3307E235269Pp.
3BOBBIND202G15@E107536PBT
4WIRE2UEWE164502UEW/U
5BLEI-DRAHTUL1007 16AWGE189674PVC80º C 300V
6SOLDER99.3%Sn0.7%Cu/Sn
