Produktbeschreibung

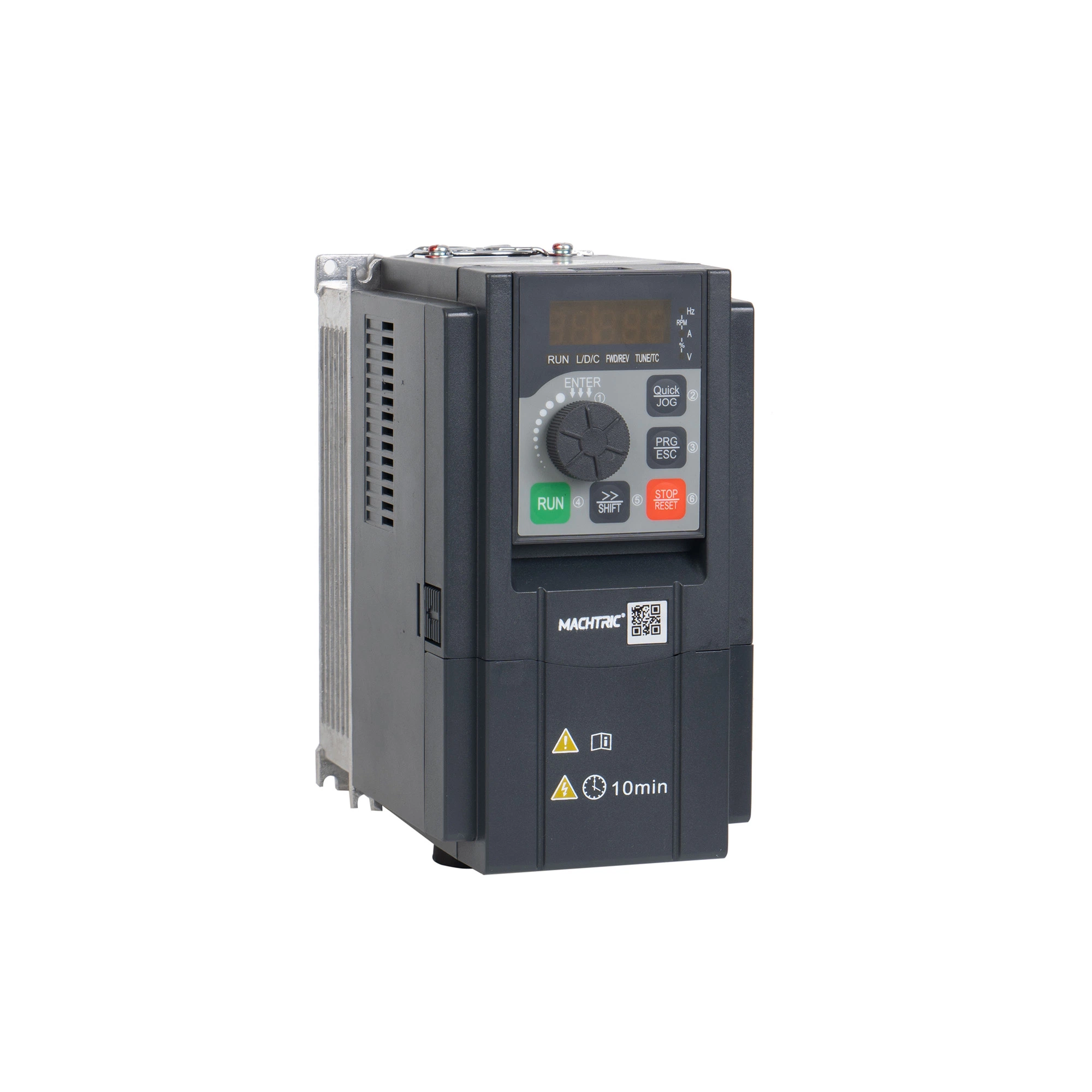

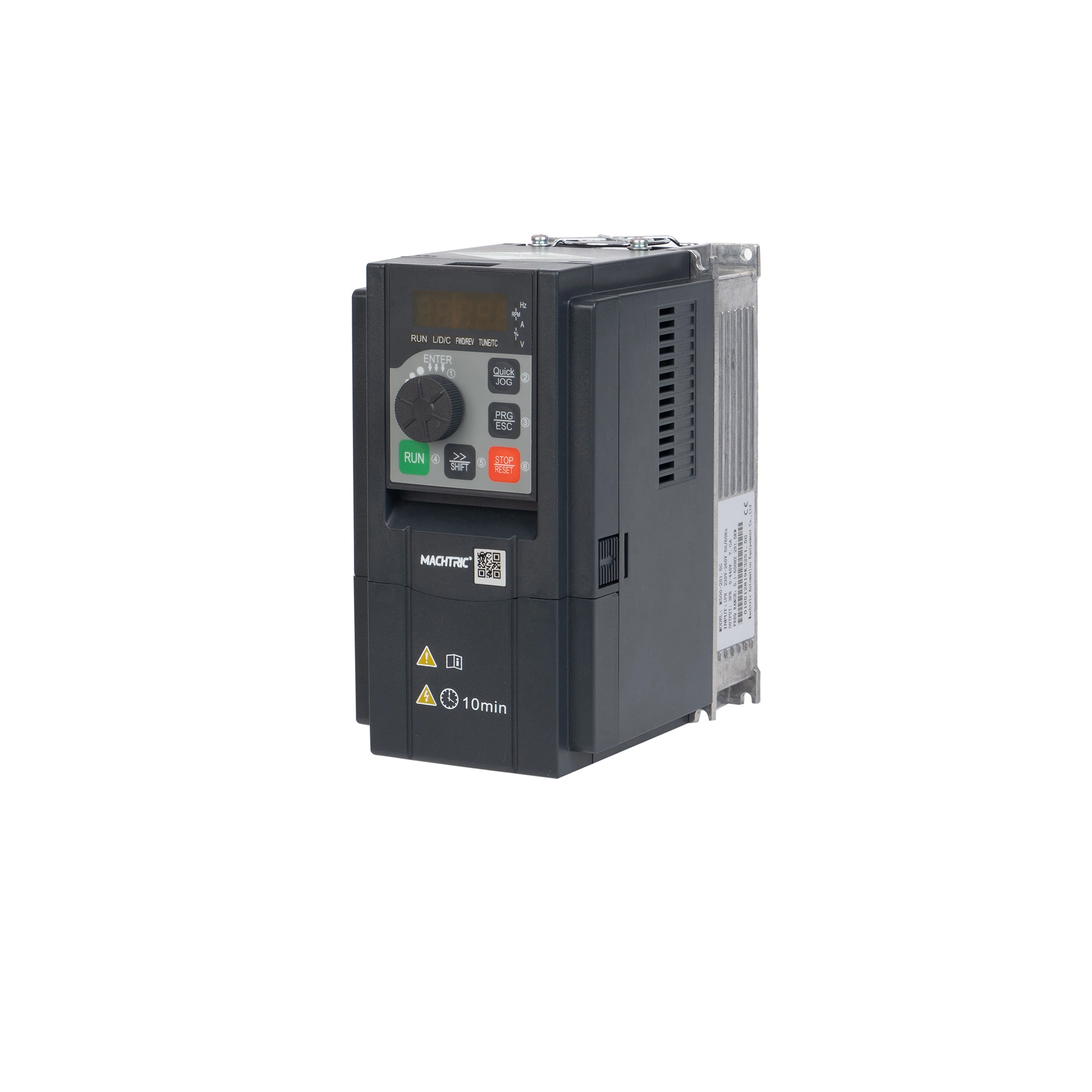

Laufwerk der variablen Geschwindigkeits-380v mit offener Schleife u. Nahem Schleifen-Frequenz-Inverter VSD VFD
Produktbeschreibung:
Feld | Bedingungen | |
Hauptsteuerung Funktionen | Maximale Frequenz | Vektorsteuerung: 0~600Hz VF Steuerung: 0~1200Hz |
Trä Gerfrequenz | 1k ~ 15kHz; Die Trä Gerfrequenz wird automatisch entsprechend den Eingabeeigenschaften eingestellt | |
Inputfrequenz Auflö Sung | Digital-Einstellung: 0.01Hz Analoge Einstellung: Maximale Frequenz × 0.1% | |
Steuermodus | Steuerung der offenen Schleife vektor; V/F Steuerung | |
Startdrehkraft | Modusg-Maschine: 0.5Hz/180% (Steuerung der offenen Schleife vektor) Maschine des Modus P: 0.5Hz/120% (Steuerung der offenen Schleife vektor) | |
Geschwindigkeitseinstellung Reichweite | 1: 200 (offene Schleife vektorfluß Steuerung) | |
Hauptsteuerung Funktionen | Bestä Ndige Geschwindigkeit Prä Zision | Offene Schleife vektorfluß Steuerung: ≤ ± 0.5% (synchrone Nenngeschwindigkeit) |
Ausgleichung von Geschwindigkeitssteuerung | Offene Schleife vektorfluß Steuerung: ≤ ± 0.3% (synchrone Nenngeschwindigkeit) | |
Drehkraftantwort | ≤ 40ms (geö Ffnete Steuerung des magnetischen Flusses vektor) | |
Ü Berlastbarkeit | Modusg-Maschine: 150% Nennbargeld 60s; 180% Nennbargeld 5s Maschine des Modus P: 130% Nennbargeld 60s; 150% Nennbargeld 5s | |
Drehkrafterhö Hung | Automatische Drehkrafterhö Hung; Manuelle Drehkrafterhö Hung 0.1% bis 30.0% | |
V/F Kurve | Lineares V/F, Mehrpunkt-V/F und Quadrat V/F | |
Beschleunigen und Geschwindigkeit-unten Kurve | Gerade oder S-Kurve beschleunigen und Geschwindigkeit-unten Modus; vier Arten von beschleunigen und Geschwindigkeit-unten Zeit; Beschleunigen und Geschwindigkeit-unten Zeitenfolge von 0.0s zu 3000.0s | |
Gleichstrom-Bremse | Gleichstrom-Bremsenfrequenz: ~ 0.00Hz Maximumfrequenz; Bremsenzeit: 0.0s ~ 36.0s und aktueller Wert der Bremse: 0.0% bis 100.0%. | |
Stoß Steuerung | Stoß Frequenzbereich: 0.00Hz ~ 50.00Hz; Stoß Beschleunigen/Geschwindigkeit-unten Zeit: 0.0s ~ 3000.0s. | |
Einfacher PLC und Mehrgeschwindigkeitsbetrieb | Es kann ein Maximum der Geschwindigkeit mit 16 Segmenten verwirklichen, die ü Ber den eingebauten PLC oder das Steuerterminal lä Uft | |
Eingebauter PID | Es ist einfach, Prozess-esteuertes nahes Schleifensteuersystem zu verwirklichen | |
(AVR) Automatisch Spannungsregelung | Sie kann konstante Ausgabespannung im Falle der Ä Nderung der Hauptleitungsspannung automatisch halten | |
Drehkraftbegrenzung und -steuerung | Eigenschaften, automatische Begrenzung " Schaufeln " Auf der Drehkraft auf der Laufzeit und hä Ufige Ü Berstromreise verhindern; Modus der Endlosschleife vektorkann die Drehkraftsteuerung verwirklichen | |
Angepasst Funktionen | Peripheriegerä Te Selbst-befund auf Energie-auf | Er kann Sicherheitsbefunde auf den Peripheriegerä Ten Energie-auf, einschließ Lich Masse und Kurzschlussbefunde auf leiten |
Geteilter Gleichstrom-Bus Funktion | Sie kann die Funktion verwirklichen, dass mehrfache Inverter den Gleichstrom-Bus teilen | |
STOSS-Schlü Ssel | Programmierbarer Schlü Ssel: Die Vorwä Rts- und Rü Ckumdrehungen/den Stoß Geschä Ftsbefehl auswä Hlen | |
Angepasst Funktionen | Querfrequenzsteuerung | Mehrfach Frequenzsteuerfunktion dreieckig-wellenartig bewegen |
Fasten aktuelle Begrenzungsfunktion | Wenn der schnelle aktuelle Begrenzungsalgorithmus geeinbaut ist, um die Wahrscheinlichkeit der Ü Berstromwarnung zu verringern; Zu die Entstö Rungskapazitä T der vollstä Ndigen Maschine verbessern | |
Zeitgesteuerte Steuerung | Zeitbegrenzungsteuerfunktion: EinstellungsZeitenfolge von 0h zu 65535h. | |
TastaturNebenanschluß Normierung | Abnehmer kö Nnen Standardkabel verwenden, um die Tastatur auszudehnen | |
Geschä Ft Funktion | Laufender Befehl Kanal | Drei Typen Kanä Le: Geschä Ftspanel gegeben, Steuerterminal gegeben und SeriendFV-Anschluss gegeben. Diese Kanä Le kö Nnen auf verschiedene Arten geschalten werden |
Frequenzquelle | 10 Typen Frequenzquellen in der Gesamtmenge: Digitales gegebenes, analoges aktuelles gegeben der vorgegebenen, Analogspannung, Impuls gegeben worden und serielle Schnittstelle gegeben. Sie kann auf verschiedene Arten geschalten werden | |
Zusatzfrequenzquelle | 10 Typen Zusatzfrequenzquellen in der Gesamtmenge. Sie kann die Mikrojustage und Synthese der Zusatzfrequenz einfü Hren | |
Inputterminal | Fü Nf Terminals des digitalen Input und sieben Terminals im Maximum (AI1, AI2 kann als DI terminals verwendet werden), hat es Kompatibilitä T PNP oder NPN zum Input Methode Zwei Analogeingabeterminals, in denen nur AI1 fü R Spannungsinput verwendet wird, und AI2 kö Nnen als Spannung oder aktueller Input verwendet werden. (wenn erweiterte Input- oder Ausgangsanschlussfunktion erforderlich ist, bitte verwenden M700 Serien. ) | |
Ausgangsanschluss | Ein Digitalergebnisterminal (zweipolige Ausgabe) Ausgangsanschluss mit zwei Relais Zwei Analogausgabeanschluß Blö Ck, mit wahlweise freigestelltem 0/4mA zu 20mA oder zu 0/2V zu 10V. Es kann die Ausgabe der Setfrequenz, der Ausgabefrequenz und der Umdrehungsgeschwindigkeit etc. Verwirklichen | |
Bildschirmanzeige und Tastatur Bedienen | LED-Bildschirmanzeige | Bildschirmanzeigeparameter |
Lcd-Bildschirmanzeige | Vorgewä Hlte Teile, Chinesen/Englisch, zum des Geschä Ftsinhalts vorzuschlagen | |
Parameterexemplar | Kann spezielle Exemplartastatur des Gebrauchparameters den Parameter schnell kopieren | |
Schlü Sselverschluß Und Funktion wä Hlen | Das Teil der Tastatur oder der vollstä Ndigen Tastatur sperren, definitiv die Funktionsreichweite einiger Schlü Ssel, um mis-operation. Zu vermeiden | |
Schutz und auserwä Hlte Zubehö R | Schutzfunktion | Detektiv Energie-auf des Motors, des Input und Ausgabe Ö Ffnenphase Schutzes, des Ü Berstromschutzes, des Ü Berspannungsschutzes, des Under-voltageschutzes, des Hitzeschutzes, des Ü Berlastungsschutzes etc. Kurzschließ En |
Vorgewä Hlte Zubehö R | Lcd-Geschä Ftspanel, Bremsengruppe etc. | |
Umgebung | Geeigneter Platz | Innenumgebung, die gegen von direktes Tageslicht, Staub, ä Tzendes Gas, brennbares Gas, Ö Lnebel, Dampf, Wasserabsinken und Salz ist |
Hö He | Weniger als 1000m | |
Umgebende Temperatur | - 10º C ~ +50º C (das Herabsetzen wird benö Tigt, wenn die natü Rliche Temperaturspanne 40º C ~ 50º C ist) | |
Feuchtigkeit | Kleiner als 95%RH, kein kondensierendes Wasser fä Llt ab | |
Schwingung | Kleiner als 5.9m/s2 (0.6g) | |
Speichertemperatur | - 20º C ~ +60º C | |
Kategorie der Verunreinigung | 2 | |
